Força de corte

Força de corte

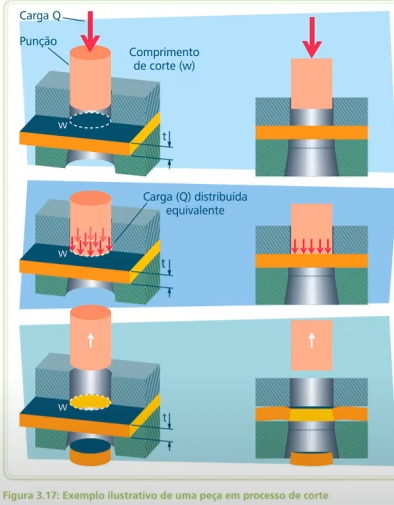

A força de corte ou a carga de corte ela vai ser basicamente uma influencia da tensão de cisalhamento desse material que é intrínseco dos diferentes materiais que poderão ser conformados e também da geometria que será utilizada. Esses fatores que serão levados em consideração para o cálculo da força de corte : tensão de cisalhamento , perímetro do punção e a espessura da chapa .

Carga (Q) = A força de corte (N), é o produto resultante da tensão de cisalhamento com a área de corte(Ac) .

Área de corte (Ac) = p ( perímetro de corte ) x espessura da chapa em mm (t)

Força de dobramento da chapa

Nesse caso os parâmetros a serem observados são: Largura da peça , distancia entre os apoios e a resistência ao dobramento, que é cerca de duas vezes a resistência à tração.
